دستگاه تسمه کش بادی (پنوماتیک):

تسمه کش ها جز ابزار آلات بسته بندی در صنعت محسوب می شوند و با توجه به منبع تغذیه و نوع تسمه مصرفی گروه بندی می شوند.

طبقه بندی بر اساس انرژی فعال سازی :

1) تسمه کش بادی(پنوماتیک)

2) تسمه کش برقی که شامل تسمه کش نیمه اتوماتیک، اتوماتیک، تمام اتوماتیک می شود.

3) تسمه کش دستی

4) تسمه کش شارژی

برای آشنایی بیشتر با تسمه کش هایی که از نیرو باد برای بسته بندی استفاده می کنند با ما همراه باشید.

تسمه کش بادی برای انجام عملیات بسته بندی نیاز به نیروی باد دارد به همین دلیل به آن تسمه کش پنوماتیک نیز می گویند.

این دستگاه از نظر تسمه مصرفی ، دارای دو نوع فلزی و پلاستیکی (pp , pet) می باشد.

در ادامه به توضیحات بیشتر در مورد این نوع از ماشین آلات بسته بندی، کاربرد و نحوه کار با آن ها می پردازیم.

لازم به ذکر است که تمامی دستگاه های شرکت تهران صنعت دارای خدمات پس از فروش و گارانتی می باشد.

تسمه کش بادی / تسمه pp , pet

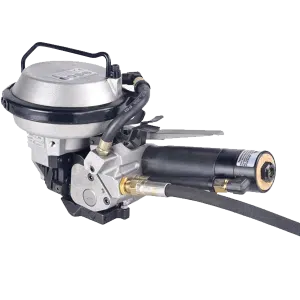

تسمه کش بادی
تسمه کش پنوماتیک
دستگاه تسمه کش بادی

مشخصات فنی :

– مدل دستگاه:  تسمه کش پنوماتیک

– نیرو راه اندازی: نیروی باد

– تسمه مناسب: تسمه PET ( پلی اتیلن ) همچنین تسمه PP ( پلی پروپیلن)

– عرض تسمه: 12 – 19 mm

– ضخامت تسمه: 0.5 – 1.5 mm

– نحوه جوش: جوش حرارتی (اصطکاکی)

– حداکثر قدرت کشش: 3500 N

– فشار هوای مورد نیاز: 0.5 – 0.7 MPa (معادل 6 – 8 بار )

– ابعاد دستگاه: 275*115*130 میلی متر

– وزن دستگاه: 3.8 کیلوگرم

مزایا :

1) کاربری آسان و وزن کم دستگاه

2) بدون نیاز به بست

3) اتصال تسمه ها توسط جوش حرارتی (اصطکاک)

4) درجه بالایی از اتوماسیون، کنترل کننده قوی

5) طراحی زیبا، استفاده از طراحی ایمن

6)  آلودگی صوتی کم و مقرون به صرفه

7) عدم آلودگی زیست محیطی

موارد استفاده تسمه کش پنوماتیک / تسمه PET , PP

کاربرد تسمه کش های بادی

این ابزار به طور گسترده در شرکت های صادراتی آهن، فلز، پارچه، لوازم برقی خانگی، مواد غذایی و کالاهای روزانه جهت بسته بندی محصولات مورد استفاده قرار می گیرد. تسمه مورد نیاز این دستگاه از نوع PET  می باشد .از ویژگی های این نوار ، محافظت از محیط زیست و عدم آلودگی است و می توان از آن برای جایگزینی نوار فولادی استفاده کرد.

تسمه کش پنوماتیک به طور گسترده ای برای صنایع کاغذ، آلومینیوم، چوب، بسته بندی چوبی، الیاف شیمیایی، پنبه، تنباکو، مواد شیمیایی، صنایع فلزی استفاده می شود.

نحوه کار  با تسمه کش بادی / تسمه pet , pp

مراحل بسته بندی محصولات :

این دستگاه هوای فشرده شده ، پیستون را درون سیلندر فشار می دهد. قسمت بالایی پیستون و نوار ارتعاش با پین حلقوی متصل شده است، بنابراین نوار ارتعاش در هنگام پایین آمدن قسمت بسته شده کمربند بسته بندی را فشار می دهد.

در مرکز نوار ارتعاشی سوراخ بیضوی وجود دارد. این سوراخ به موتور پنوماتیک متصل است. موتور پنوماتیک با سرعت بالا (10000 دور در دقیقه) می چرخد ، بنابراین نوار ارتعاش حرکت سریع معکوس را انجام می دهد. قسمت پایینی کمربند بسته بندی  ثابت شده و قسمت بالایی آن توسط ویبراتور به دلیل اصطکاک شدید هدایت می شود. از این رو ، قسمت بسته شده کمربند بسته بندی در اثر گرمای حاصل از اصطکاک ، ذوب می شود. وقتی تایمر لرزش به زمان تعیین شده می رسد ، لرزش متوقف می شود و همجوشی کامل می شود.

نحوه کار  با تسمه کش بادی / تسمه pet , pp
تسمه کش پنوماتیک
نحوه کار  با تسمه کش بادی
تسمه کش پنوماتیکی

 تسمه کش پنوماتیک / تسمه فلزی

مشخصات فنی

1) مدل : تسمه کش پنوماتیک

2) جنس تسمه مصرقی : فلزی

3) مشخصات تسمه فلزی : (19-16)×(0.6-0.8)mm

4) وزن دستگاه : 4.2 کیلوگرم

5) فشار هوا مورد نیاز : 0.42 الی 0.6 مگاپاسگال ( معادل 4.2 الی 6 بار )

6) سرعت تسمه زنی : 6 متر در دقیقه

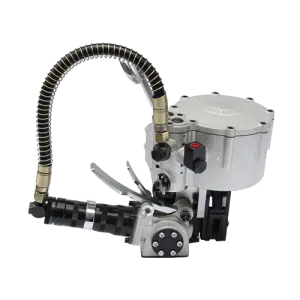

تسمه کش بادی فلزی
تسمه کش فلزی سایز 32

مشخصات فنی

1) مدل دستگاه: تسمه کش پنوماتیک

2) تسمه مصرفی: تسمه فلزی

3) عرض بند: 19/25/32 میلی متر

4) ضخامت بند: 0.8-1.2 میلی متر

5) فشار هوا: 0.4 الی 0.6 مگاپاسگال (معادل 4 الی 6 بار )

6) وزن: 14 کیلوگرم

7) سرعت تسمه زنی: 4.2 متر در دقیقه

8) ابعاد: 260*290*400 میلی متر

مشخصات فنی

1) مدل دستگاه: تسمه کش پنوماتیک

2) تسمه مصرفی:  فلزی

3) سرعت تسمه زنی: 2 متر در دقیقه

4) وزن دستگاه پانچ کننده: 3 کیلوگرم

5) وزن دستگاه کشنده: 5 کیلوگرم

تسمه کش پنوماتیک

کاربرد تسمه کش بادی / تسمه فلزی

کاربرد تسمه کش فلزی
تسمه کش بادی فلزی
کاربرد تسمه کش بادی فلزی

یکی از قوی ترین ماشین آلات بسته بندی، تسمه کش پنوماتیک  است که در صنعت فولاد برای بسته بندی لوله ها، صفحات و ورق ها بسیار مورد استفاده قرار می گیرد.
