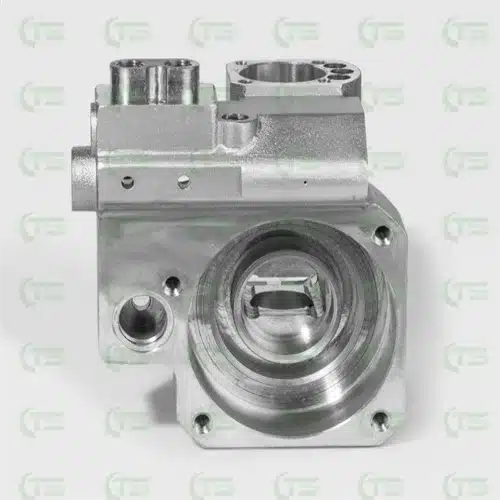

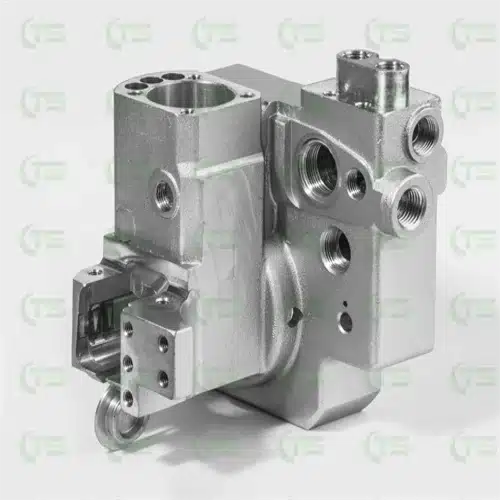

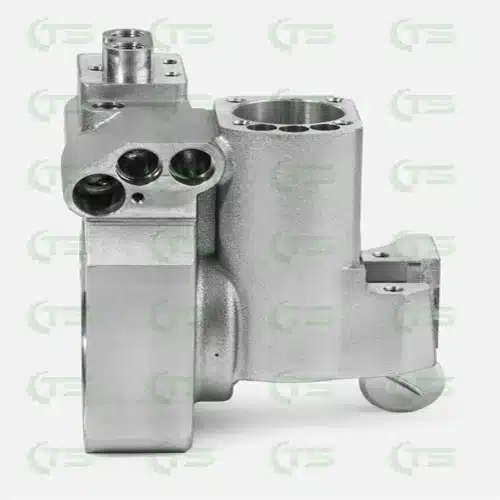

HOUSING بدنه اصلی تسمه کش بادی XQD A01

کد کالا
XQD-A01
برند
تسمه کش بادی (AQD / XQD)
وضعیت تأمین
قابل تأمین

HOUSING بدنه اصلی تسمه کش بادی XQD A01 (با کد معادل کاتالوگ XQD-19 Housing)، قطعه کلیدی شماره A01 در مجموعه بدنه، شاسی و سیلندر اصلی (سری A) دستگاه‌های تسمه‌کش بادی پلاستیکی (تسمه‌کش بادی 3500N و تسمه‌کش بادی 6000N) است. وظیفه مهندسی این…

قیمت اصلی 17,686,000 تومان بود.قیمت فعلی 16,531,000 تومان است.
لیست استعلام

HOUSING بدنه اصلی تسمه کش بادی XQD A01 (با کد معادل کاتالوگ XQD-19 Housing)، قطعه کلیدی شماره A01 در مجموعه بدنه، شاسی و سیلندر اصلی (سری A) دستگاه‌های تسمه‌کش بادی پلاستیکی (تسمه‌کش بادی 3500N و تسمه‌کش بادی 6000N) است. وظیفه مهندسی این قطعه در نقشه انفجاری، بلوک بدنه اصلی ریخته‌گری و ماشین‌کاری‌شده دقیق مخصوص سری XQD که سیلندر پیستون پنوماتیک (A05)، کانال‌های داخلی هوای فشرده، نشیمنگاه درپوش سیلندر XQD و تکیه‌گاه لولای شاسی را با استحکام بالا در برابر فشارهای کاری ۶ تا ۸ بار تشکیل می‌دهد می‌باشد.

  • کد قطعه در نقشه انفجاری (SKU): XQD-A01 (Part A01)
  • نام لاتین و کد معادل: HOUSING — XQD-19 Housing
  • بخش مونتاژی در نقشه: مجموعه بدنه، شاسی و سیلندر اصلی (سری A)
  • تعداد در هر دستگاه: 1 عدد
  • قطعات متصل و مجاور در نقشه: شاسی اصلی (A02)، درپوش سیلندر مدل XQD (A03X)، پیستون هوا (A05)، فنر بزرگ سیلندر (A22)، پین لولا (A13)، شیر فرمان (A14-1) و پوسته گیربکس (B01)
  • دستگاه‌های سازگار: تسمه‌کش بادی پلاستیکی XQD-19 (3500N و 6000N) (تسمه PP و PET عرض ۱۳ تا ۱۹ میلی‌متر)

توضیحات

HOUSING بدنه اصلی تسمه کش بادی XQD A01 (شناخته‌شده در کاتالوگ‌های فنی با عنوان HOUSING و کد معادل XQD-19 Housing) یکی از مهم‌ترین اجزای مکانیکی در مجموعه بدنه، شاسی و سیلندر اصلی (سری A) دستگاه‌های تسمه‌کش بادی پلاستیکی (3500 نیوتن و 6000 نیوتن) است. در نقشه انفجاری دستگاه (Assembly Diagram)، این قطعه با کد A01 علامت‌گذاری شده و وظیفه بلوک بدنه اصلی ریخته‌گری و ماشین‌کاری‌شده دقیق مخصوص سری XQD که سیلندر پیستون پنوماتیک (A05)، کانال‌های داخلی هوای فشرده، نشیمنگاه درپوش سیلندر XQD و تکیه‌گاه لولای شاسی را با استحکام بالا در برابر فشارهای کاری ۶ تا ۸ بار تشکیل می‌دهد را بر عهده دارد.

جدول مشخصات فنی HOUSING بدنه اصلی تسمه کش بادی XQD A01

مشخصات فنی و اطلاعات مونتاژی قطعه A01 (XQD-A01) بر اساس نقشه انفجاری تسمه‌کش بادی
پارامتر فنیمقدار / شرح مهندسی طبق نقشه
نام فارسی قطعهبدنه اصلی تسمه کش بادی مدل XQD
نام انگلیسی و کد معادلHOUSING (XQD-19 Housing)
کد قطعه در نقشه (SKU)XQD-A01 (شماره نقشه: A01)
مجموعه مونتاژی در دستگاهمجموعه بدنه، شاسی و سیلندر اصلی (سری A)
تعداد در هر دستگاه1 عدد
قطعات متصل و مجاور در نقشهشاسی اصلی (A02)، درپوش سیلندر مدل XQD (A03X)، پیستون هوا (A05)، فنر بزرگ سیلندر (A22)، پین لولا (A13)، شیر فرمان (A14-1) و پوسته گیربکس (B01)
دستگاه‌های سازگارتسمه‌کش بادی پلاستیکی XQD-19 (3500N و 6000N)
تسمه مصرفی قابل پشتیبانیتسمه پلاستیکی پلی‌استر (PET) و پلی‌پروپیلن (PP) در عرض‌های ۱۳، ۱۶ و ۱۹ میلی‌متر

موقعیت قطعه A01 (HOUSING) در نقشه انفجاری و ارتباط با قطعات مجاور

نقشه انفجاری موقعیت نصب قطعه A01 (بدنه اصلی تسمه کش بادی مدل XQD) و قطعات مجاور در تسمه کش بادی
موقعیت استقرار قطعه A01 (HOUSING) و ارتباط آن با قطعات شاسی اصلی (A02)، درپوش سیلندر مدل XQD (A03X)، پیستون هوا (A05)، فنر بزرگ سیلندر (A22)، پین لولا (A13)، شیر فرمان (A14-1) و پوسته گیربکس (B01) در نقشه انفجاری دستگاه تسمه‌کش بادی (Assembly Diagram)

مطابق نقشه انفجاری دستگاه تسمه‌کش بادی (Assembly Diagram)، قطعه A01 (HOUSING) در مجموعه بدنه، شاسی و سیلندر اصلی (سری A) قرار دارد و با قطعات شاسی اصلی (A02)، درپوش سیلندر مدل XQD (A03X)، پیستون هوا (A05)، فنر بزرگ سیلندر (A22)، پین لولا (A13)، شیر فرمان (A14-1) و پوسته گیربکس (B01) کوپل می‌شود:

  • عملکرد مکانیکی و پنوماتیکی در سیکل تسمه‌کشی: بلوک بدنه اصلی ریخته‌گری و ماشین‌کاری‌شده دقیق مخصوص سری XQD که سیلندر پیستون پنوماتیک (A05)، کانال‌های داخلی هوای فشرده، نشیمنگاه درپوش سیلندر XQD و تکیه‌گاه لولای شاسی را با استحکام بالا در برابر فشارهای کاری ۶ تا ۸ بار تشکیل می‌دهد.
  • اهمیت تلرانس و آلیاژ ساخت: از آنجا که دستگاه تسمه‌کش بادی تحت فشار باد ۶ تا ۸ بار و ارتعاش فرکانس بالای موتور ویبره کار می‌کند، کیفیت متالورژی و دقت ماشین‌کاری قطعه A01 تضمین می‌کند که قطعات درگیر با آن (شاسی اصلی (A02)، درپوش سیلندر مدل XQD (A03X)، پیستون هوا (A05)، فنر بزرگ سیلندر (A22)، پین لولا (A13)، شیر فرمان (A14-1) و پوسته گیربکس (B01)) دچار لقی، نشت باد یا شکستگی خستگی نشوند.

علائم خرابی، استهلاک و راهنمای عیب‌یابی قطعه A01

  1. افت قدرت کشش یا ناقص شدن جوش اصطکاکی: هرگونه سایش، ترک‌خوردگی یا تغییر فرم در قطعه A01 باعث برهم خوردن هم‌راستایی قطعات شاسی اصلی (A02)، درپوش سیلندر مدل XQD (A03X)، پیستون هوا (A05)، فنر بزرگ سیلندر (A22)، پین لولا (A13)، شیر فرمان (A14-1) و پوسته گیربکس (B01) و افت مستقیم راندمان کشش یا جوش تسمه می‌شود.
  2. فرار هوای فشرده یا لقی غیرعادی: در صورتی که سطوح نشیمنگاه اورینگ‌ها یا پین‌های متصل به قطعه A01 دچار خط و خش یا گشادشدگی شوند، نشت باد یا لقی محسوس در هد دستگاه مشاهده خواهد شد.
  3. سرویس و نگهداری: در سرویس‌های دوره‌ای، ضمن تمیزکاری براده‌های تسمه PET/PP از شیارها و سطوح درگیر قطعه A01، سلامت اورینگ‌ها، بوش‌ها و پیچ‌های نگهدارنده متصل به آن را نیز کنترل نمایید.

تأمین قطعات اصلی و تعمیر تخصصی تسمه‌کش بادی در تسمه‌کش سام

قطعه HOUSING بدنه اصلی تسمه کش بادی XQD A01 با گارانتی اصالت و تطابق کامل با نقشه انفجاری توسط شرکت تسمه‌کش سام (تی اس پک) عرضه می‌گردد. جهت دریافت مشاوره فنی یا استفاده از خدمات تعمیر تخصصی دستگاه تسمه‌کش بادی با شماره ۰۲۱-۷۷۰۴۴۵۷۰ الی ۴ در تماس باشید.

پرسش‌های متداول (FAQ) درباره HOUSING بدنه اصلی تسمه کش بادی XQD A01

۱. کد معادل قطعه A01 در کاتالوگ‌های مختلف تسمه‌کش بادی چیست؟

این قطعه در نقشه انفجاری سری AQD/XQD با شماره A01 (HOUSING) و در برخی دفترچه‌های فنی سری A19 با کد XQD-19 Housing شناخته می‌شود.

۲. آیا HOUSING بدنه اصلی تسمه کش بادی XQD A01 با مدل‌های ۳۵۰۰ نیوتن و ۶۰۰۰ نیوتن سازگار است؟

بله؛ این قطعه با دستگاه‌های تسمه‌کش بادی پلاستیکی XQD-19 (3500N و 6000N) در هر دو رده قدرتی ۳۵۰۰N و ۶۰۰۰N کاملاً منطبق است.

۳. هنگام تعویض قطعه A01 کدام قطعات مرتبط در نقشه باید بررسی شوند؟

پیشنهاد می‌شود هم‌زمان با تعویض این قطعه، وضعیت سلامت قطعات مجاور آن یعنی شاسی اصلی (A02)، درپوش سیلندر مدل XQD (A03X)، پیستون هوا (A05)، فنر بزرگ سیلندر (A22)، پین لولا (A13)، شیر فرمان (A14-1) و پوسته گیربکس (B01) نیز بررسی شود.

کد کالا
XQD-A01
نام انگلیسی قطعه
HOUSING
کد قطعه در نقشه
A01 (XQD-A01)
کد معادل کاتالوگ
XQD-19 Housing
بخش مونتاژی
مجموعه بدنه، شاسی و سیلندر اصلی (سری A)
تعداد در هر دستگاه
1 عدد
قطعات مجاور در نقشه
شاسی اصلی (A02)، درپوش سیلندر مدل XQD (A03X)، پیستون هوا (A05)، فنر بزرگ سیلندر (A22)، پین لولا (A13)، شیر فرمان (A14-1) و پوسته گیربکس (B01)
دستگاه سازگار
تسمه‌کش بادی پلاستیکی XQD-19 (3500N و 6000N)
جنس
PET، PP
گارانتی
گارانتی شرکتی
